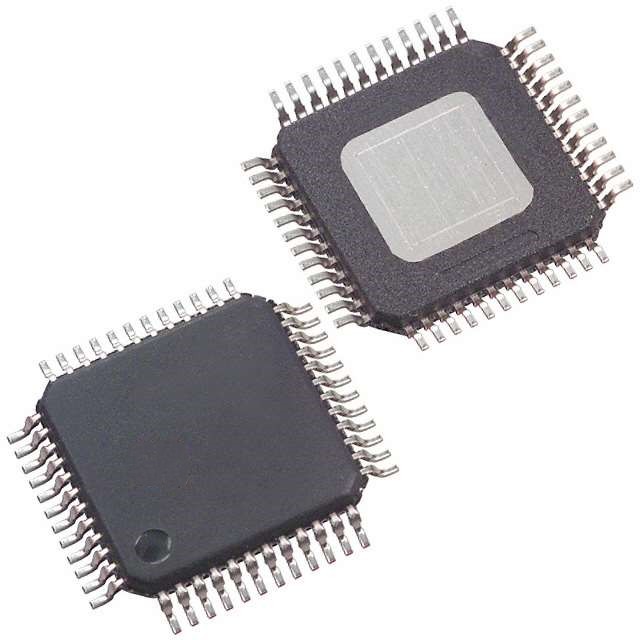

DRV8343SPHPRQ1器件是一款適用于三相應用的集成式柵極驅動器。此器件具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側 N 溝道功率 MOSFET。專用源極與漏極引腳支持對電磁閥應用進行獨立 MOSFET 控制。使用集成式電荷泵為高側 MOSFET 生成足夠的柵極驅動電壓，并使用線性穩壓器為低側 MOSFET 生成足夠的柵極驅動電壓。此智能柵極驅動架構支持高達 1A 的峰值柵極驅動拉電流和 2A 的峰值柵極驅動灌電流?？捎蓡我浑娫垂╇姡С诌m用于柵極驅動器的 5.5 至 60V 寬輸入電源電壓范圍。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 溫度等級 1：-40°C ≤ TA ≤ 125°C

? 3 個獨立半橋柵極驅動器

– 專用源極 (SHx) 與漏極 (DLx) 引腳支持獨立MOSFET 控制

– 可驅動 3 個高側和 3 個低側 N 通道 MOSFET(NMOS)

? 智能柵極驅動架構

– 可調轉換率控制

– 1.5mA 至 1A 峰值源電流

– 3mA 至 2A 峰值灌電流

? 支持 100% 占空比的柵極驅動器電荷泵

? 3 個集成式電流檢測放大器 (CSA)

– 可調增益（5、10、20、40 V/V）

– 雙向或單向支持

? 提供 SPI (S) 和硬件 (H) 接口

? 6x、3x、1x 和獨立的 PWM 模式

? 支持 3.3V 和 5V 邏輯輸入

? 電荷泵輸出可驅動反向電源保護 MOSFET

? 3.3V、30mA 線性穩壓器

? 集成式保護 特性

– VM 欠壓鎖定 (UVLO)

– 電荷泵欠壓 (CPUV)

– 電池短路 (SHT_BAT)

– 接地短路 (SHT_GND)

– MOSFET 過流保護 (OCP)

– 柵極驅動器故障 (GDF)

– 熱警告和熱關斷 (OTW/OTSD)

– 故障狀態指示器 (nFAULT)

應用

? 12V 與 24V 汽車電機控制 應用

– BLDC 和 BDC 電機模塊

– 風扇和風機

– 燃油泵和水泵

– 電磁閥驅動器
