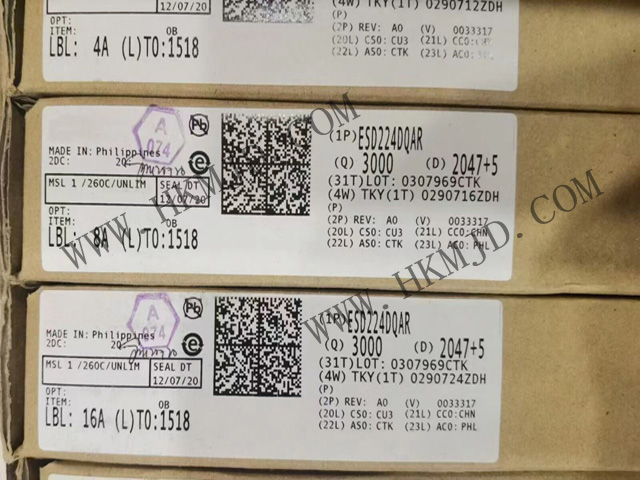

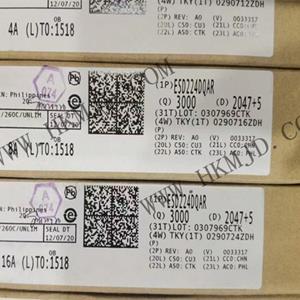

ESD224DQAR是一款適用于高速應用 （如 USB 3.0 和 HDMI 2.0）的雙向 TVS ESD 保護二極管陣列。ESD224 的額定 ESD 沖擊消散值達到了 IEC 61000-4-2（4 級）國際標準中規定的最高水平。ESD224 采用片上差分匹配的串聯元件提高下行 ESD 鉗位性能，同時能夠保持高速接口的信號符合性。ESD224 片上 ESD 保護網絡提供超低鉗位性能和高差分帶寬，使器件符合 HDMI 2.0 標準，并且為下行 HDMI 器件提供穩健的保護。

ESD224DQAR采用符合行業標準的 USON-10 (DQA) 封裝。該封裝 采用 0.5mm 引腳間距，能夠簡化實現并縮短設計時間。

特性

? IEC 61000-4-2 4 級靜電放電 (ESD) 保護

– ±12kV 接觸放電

– ±15kV 氣隙放電

? IEC 61000-4-4 瞬態放電 (EFT) 保護

– 80A (5/50ns)

? IEC 61000-4-5 浪涌保護

– 2A (8/20μs)

? IO 電容：

– 0.5pF（典型值）

? 符合 HDMI 2.0 標準

? 超低泄漏電流：0.1nA（典型值）

? 超低 ESD 鉗位電壓：在 16A TLP 下為 8V（系統側）

? 支持速率最高達 6Gbps 的高速接口

? 工業溫度范圍：-40°C 至 +125°C

? 行業標準 DQA 封裝

應用

? 終端設備

– 機頂盒

– 電視和監視器

– 便攜式計算機和臺式機

– DVD、藍光、多媒體播放器

? 接口

– HDMI 2.0/1.4

– 以太網 10/100/1000Mbps

– USB 3.0
