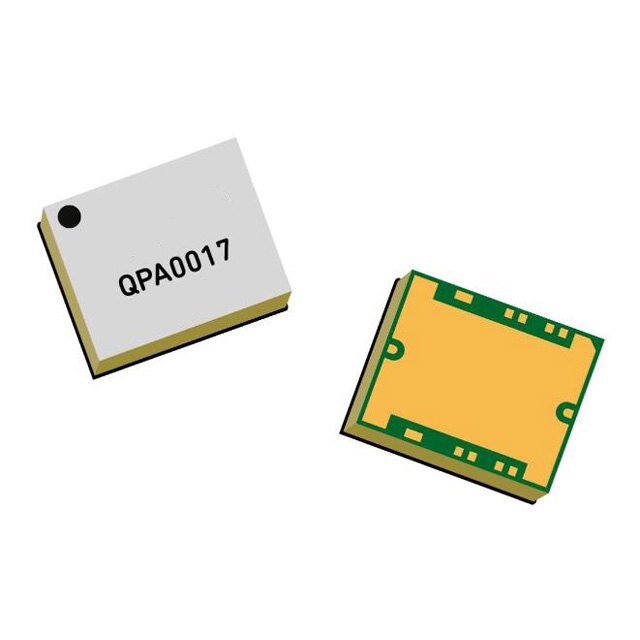

QPA0017TR7 - 25 瓦 13.75- 14.5GHz GaN 功率放大器

產品描述

QPA0017TR7 是一款高功率、封裝式 Ku 波段 MMIC 放大器，采用 Qorvo 生產的 0.15 um 碳化硅氮化鎵工藝 (QGaN15) 制造。QPA0017 以 13.75-14.5 GHz 衛星通信頻段為目標，可提供 12.5 瓦的線性功率，三階互調失真產品為 25 dBc。 此外，QPA0017 還能提供高達 25 瓦的輸出功率，具有 30 dB 的小信號增益和 35% 的功率附加效率。 如果需要，工作頻率可擴展至 12.75-15.35 GHz。

為了簡化系統集成，QPA0017 與直流接地的 I/O 端口完全匹配為 50 歐姆，以實現最佳的 ESD 性能。此外，在輸入和輸出端口的直流接地端還裝有片上阻斷電容器。QPA0017 是商用和軍用市場中支持通信和雷達應用的理想之選。

主要特性

頻率范圍 13.75 - 14.5 千兆赫

擴展頻率范圍： 12.75 - 15.35 千兆赫

線性輸出 41 dBm

POUT（PIN = 13 dBm）： 44 dBm

PAE (PIN = 13 dBm)： 35 %

IM3（POUT_TOTAL = 41 dBm）： -25 dBc

小信號增益： 30 dB

偏壓：VD = 24 V，IDQ = 340 mA，VG = -2.3 V 典型范圍

封裝尺寸 7.5 x 6.0 x 2.4 毫米

典型應用

通信

雷達
