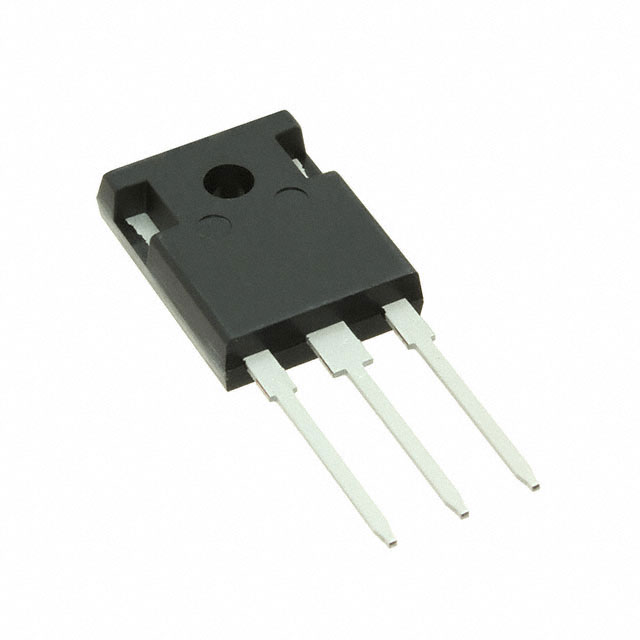

IKW15N120H3FKSA1高速 1200 V 15 A 第四代硬開關 TRENCHSTOP? IGBT，與續流二極管聯合封裝到 TO247 封裝中，在開關和導通損耗之間實現完美平衡。該系列產品主要特性是與 MOSFET 相類似的關斷開關行為，降低關斷損耗。

特征

專為替代頻率低于 70kHz 應用中的平面 MOSFET 設計

極低的開關損耗，提高效率

通過著名的英飛凌 TRENCHSTOP? 技術實現優秀的 VCEsat 行為

快速開關行為，低電磁干擾

針對目標應用優化二極管，進一步降低開關損耗

可以選擇極低的柵極電阻（低至 5Ω），同時保持優秀的開關行為

短路能力

Tj(max) 175°C

可以選擇帶或不帶續流二極管的封裝，增加設計靈活度

產品屬性

系列： TrenchStop?

包裝： 管件

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 1200 V

電流 - 集電極 (Ic)（最大值）： 30 A

電流 - 集電極脈沖 (Icm)： 60 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.4V @ 15V，15A

功率 - 最大值：217 W

開關能量： 1.55mJ

輸入類型： 標準

柵極電荷： 75 nC

25°C 時 Td（開/關）值： 21ns/260ns

測試條件： 600V，15A，35 歐姆，15V

反向恢復時間 (trr)： 260 ns

工作溫度： -40°C ~ 175°C（TJ）

安裝類型： 通孔

封裝/外殼： TO-247-3

供應商器件封裝： PG-TO247-3-1
