MAX25560ATJ/V 是一款六通道 LED 背光驅動器，集成了電流模式升壓控制器，開關頻率范圍為 400kHz 至 2.2MHz，并采用了擴頻技術。

特點

電池輸入電壓可低至 3V，同時保持 5V 柵極驅動

寬升壓占空比范圍

升壓或 SEPIC 電流模式 DC-DC 控制器

400kHz 至 2.2MHz 工作頻率范圍

可選擴頻

可與外部時鐘同步

LED 電流匯流排

每串輸出電流高達 220mA

低輸出調節電壓

通道間可選擇相移

200Hz 時的調光比為 16667:1

外部或內部（I2C）調光

通過混合調光實現 >16667:1 的調光比

集成充電泵以驅動串聯 nMOSFET

使用外部 NTCT 溫度傳感器實現溫度折返

無需 I2C 干預的快速啟動選項，僅使用 EN 引腳

FLTB 輸出提供診斷信息

短路或開路 LED

任何 OUT_ 引腳與 GND 短路

IREF/RT 電阻超出范圍

過熱警告/關機

升壓輸出欠壓/過壓

V18 內部電源超出范圍

輸入過流（使用外部感應電阻器在升壓輸入端測量）

I2C 接口

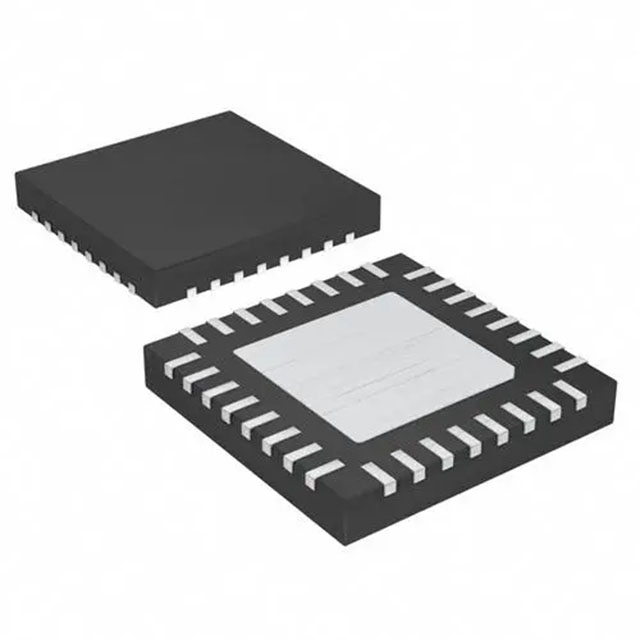

緊湊型 TQFN 封裝

應用

汽車儀表盤

汽車中央信息顯示屏

汽車抬頭顯示器
