深圳市明佳達電子有限公司出售、收購IGBT（onsemi）NXH50M65L4C2ESG TMPIM 650 V 50 A 轉換器-逆變器-PFC模塊。
簡介

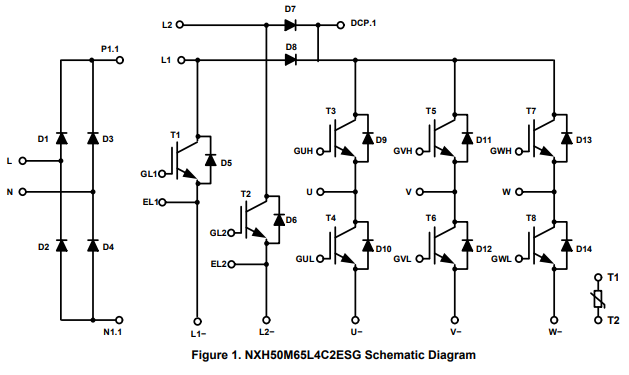

NXH50M65L4C2ESG是一款采用先進基板的傳遞模塑電源模塊，包含一個轉換器-逆變器-PFC電路，該電路由四個75 A、1600 V整流器的單相轉換器、六個帶反向二極管的50 A、600 V IGBT、兩個帶反向二極管的75 A、650 V PFC IGBT的2通道交錯式PFC、兩個50 A、650 V PFC二極管和一個NTC熱敏電阻組成。
特性
?2通道交錯式PFC，具有寬開關頻率18 kHz~65 kHz
?低熱阻基板，實現低熱阻
?引腳與散熱器之間的間隙為6 mm
?緊湊的73 mm X 40 mm X 8 mm封裝
?可焊接引腳
?熱敏電阻
?不含鉛，不含鹵素/BFR，符合RoHS規(guī)范符合要求
技術參數
IGBT 類型：-
配置：三相反相器
電壓 - 集射極擊穿（最大值）：650 V
電流 - 集電極 (Ic)（最大值）：50 A
功率 - 最大值：20 mW
不同 Vge、Ic 時 Vce(on)（最大值）：2.2V @ 15V，75A
電流 - 集電極截止（最大值）：250 μA
不同 Vce 時輸入電容 (Cies)：2.608 nF @ 20 V
輸入：單相橋式整流器
NTC 熱敏電阻：是
工作溫度：-40°C ~ 150°C（TJ）
安裝類型：通孔

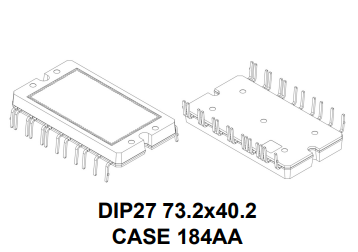

封裝/外殼：27-PowerDIP 模塊（1.858"，47.20mm）
供應商器件封裝：27-DIP
應用
?工業(yè)電機驅動
?伺服驅動器
