深圳市明佳達電子（回收、供應）高密度、3V 至 36V 輸入 TLVM13660RDLR（TI）6A 同步降壓DC/DC電源模塊。
簡介
TLVM13660RDLR是一款高度集成的 36V、6A 直流/直流解決方案，集成了多個功率 MOSFET、一個屏蔽式電感器和多個無源器件，并采用增強型 HotRod? QFN 封裝。該模塊的 VIN 和VOUT 引腳位于封裝的邊角處，可優化輸入和輸出電容器的放置。模塊下方具有四個較大的散熱焊盤，可在制造過程中實現簡單布局和輕松處理。
TLVM13660 具有 1V 到 6V 的輸出電壓，旨在快速、輕松實現小尺寸 PCB 的低 EMI 設計。總體解決方案僅需四個外部元件，并且省去了設計流程中的磁性和補償元件選擇過程。
TLVM13660 模塊采用了簡易的小尺寸設計，適合用于空間受限型應用，
特性
? 多功能 同步降壓直流/直流電源模塊
– 集成 MOSFET、電感器和控制器
– 3 V 至 36 V 的寬輸入電壓范圍
– 可調節輸出電壓范圍為 1V 至 6V，在整個溫度范圍具有 1% 的設定點精度
– 5.0mm × 5.5mm × 4mm 超模壓塑料封裝
– 具有 –40°C 至 125°C 的結溫范圍
– 可在 200 kHz 至 2.2 MHz 范圍內調節頻率
– 負輸出電壓應用功能
? 在整個負載范圍內具有超高效率
– 95%+ 峰值效率
– 具有用于提升效率的外部偏置選項
– 關斷時的靜態電流為 0.6 μA（典型值）
– 6A 負載下的典型壓降為 0.8V
? 超低的傳導和輻射 EMI 信號
– 具有雙輸入路徑和集成電容器的低噪聲封裝可降低開關振鈴
– 電阻器可調開關節點壓擺率
– 恒定頻率 FPWM 運行模式
– 符合 CISPR 11 和 32 B 類發射要求
? 適用于可擴展電源
– 與 TLVM13640（36V、4A）引腳兼容
? 固有保護特性，可實現穩健設計
– 精密使能輸入和漏極開路 PGOOD 指示器（用于時序、控制和 VIN UVLO）
– 過流和熱關斷保護
? 使用 TLVM13660 并借助 WEBENCH? Power Designer 創建定制設計方案

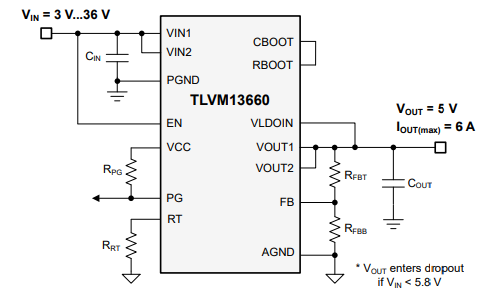

典型應用
? 測試和測量以及航天和國防
? 工廠自動化和控制
? 降壓和反相降壓/升壓電源
