最新資訊介紹ADF4150HVBCPZ是一款集成高壓電荷泵的4.4 GHz小數N分頻或整數N分頻頻率合成器?？梢允褂迷擃l率合成器直接驅動外部寬帶VCO，從而無需運算放大器便可實現更高的調諧電壓。VCO頻率可進行1/2/4/8或16分頻，因此用戶可以產生低至31.25 MHz的RF輸出頻率。對于要求隔離的應用…
介紹

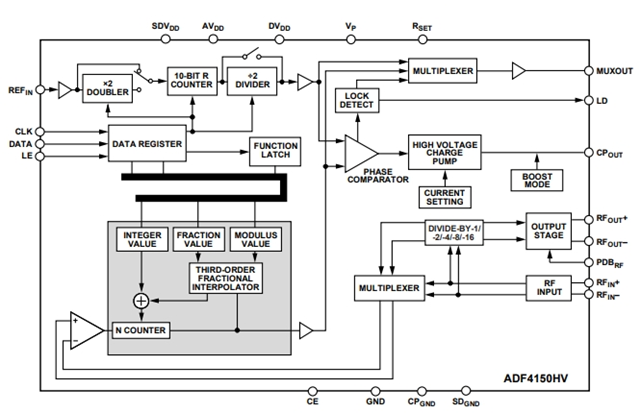

ADF4150HVBCPZ是一款集成高壓電荷泵的4.4 GHz小數N分頻或整數N分頻頻率合成器?？梢允褂迷擃l率合成器直接驅動外部寬帶VCO，從而無需運算放大器便可實現更高的調諧電壓。VCO頻率可進行1/2/4/8或16分頻，因此用戶可以產生低至31.25 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。
所有片內寄存器均通過簡單的三線式接口進行控制。電荷泵采用6 V至30 V電源供電，ADF4150HVBCPZ器件的其余部分則采用3.0 V至3.6 V電源供電，不用時可以關斷。
ADF4150HVBCPZ的主要功能特點包括：
?小數N合成器和整數N合成器?：可以與外部電壓控制振蕩器（VCO）、環路濾波器和外部基準頻率配合使用，實現小數N分頻或整數N分頻鎖相環（PLL）頻率合成器?。
?可編程分頻輸出?：支持1/1、1/2、1/4、1/8和1/16分頻輸出?。
?電源管理?：具有獨立的電荷泵供電（VP），允許在3V系統中擴展調諧電壓范圍?。
?雙模預分頻器?：具有4/5或8/9的可編程雙模預分頻器?。
?輸出功率控制?：可編程輸出功率級別和RF輸出靜音功能，可通過引腳或軟件控制靜音功能?。
?接口類型?：采用3線串行接口，支持模擬和數字鎖相檢測?。
ADF4150HVBCPZ的主要技術規格包括：
?頻率范圍?：ADF4150HVBCPZ的最大輸出頻率為3GHz?
?供電電壓?：工作電壓為3V至3.6V?
?工作溫度?：工作溫度范圍為-40℃至+85℃?
?封裝?：采用LFCSP-32（5x5）封裝?
應用領域
ADF4150HVBCPZ廣泛應用于各種需要頻率合成的場合，包括但不限于：
無線基礎設施
微波點對（多）點無線電
VSAT 無線電
測試設備
軍用和雷達應用
私有/陸地移動無線電
這些特點和功能使得ADF4150HVBCPZ在無線通信、測試設備等領域具有廣泛的應用前景。
