深圳市明佳達電子有限公司（回收）（供應）TPS25810TWRVCRQ1 具有負載檢測功能的汽車類 USB Type-C? DFP 控制器和電源開關。
器件說明：

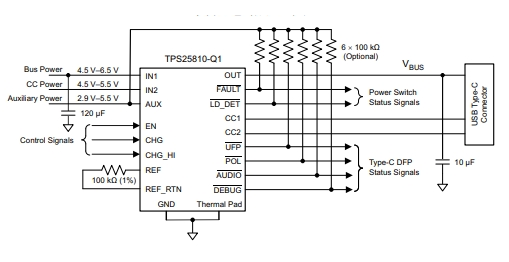

TPS25810TWRVCRQ1 是一款 USB Type-C 下行數據端口(DFP) 控制器，集成了一個額定電流為 3A 的 USB 電源開關。TPS25810-Q1 器件監測 Type-C 配置通道(CC) 線路，確定 USB 設備何時與其相連。如果連接與上行數據端口 (UFP) 器件 相連，TPS25810-Q1 可將電源應用于 VBUS 并將可選 VBUS 拉電流能力通過CC 線路傳輸至 UFP。如果使用以電氣方式標記的電纜連接 UFP，TPS25810?Q1 器件也可以將 VCONN 電源應用于電纜的 CC 引腳。TPS25810-Q1 器件還會識別何時連接了 Type-C 音頻或調試附件。
TPS25810-Q1 34m? 電源開關具備兩種固定電流限值可供選擇，對應于 Type-C 電流水平。FAULT 輸出在開關處于過流和過熱條件時發出信號。在所有端口無法同時提供高電流 (3A) 的環境下，LD_DET 輸出可針對多個高電流 Type-C 端口的功率管理進行控制。
應用
? 汽車信息娛樂系統
? 汽車后座 USB 充電
特性
? 兼容 USB Type-C 版本 1.2 的下行數據端口 (DFP)控制器
? 連接器連接或斷開檢測
? 配置通道 (CC) STD、1.5A、3A 電流能力通告
? 超高速極性確定
? VBUS 應用和放電
? VCONN 應用于電子標記電纜
? 音頻和調試附件識別
? 端口未連接時，IDDQ 的典型值為 0.7μA
? 三個輸入電源選項
– IN1：USB 充電電源
– IN2：VCONN 電源
– AUX：器件電源
? 電源喚醒可保證系統冬眠 (S4) 和關閉 (S5) 功耗狀態下的低功耗
? 34mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
? 1.7A 或 3.4A 可編程 ILIM (±7.1%)
? 端口功率管理可實現多端口功率資源優化
? 封裝：20 引腳晶圓級四方扁平無引線 (WQFN) 封裝 (3mm x 4mm) (1)
