ADN4651BRWZ采用磁耦合技術,支持 ?600 Mbps傳輸速率?,并兼容TIA/EIA-644-A標準,適用于工業自動化、通信設備及醫療儀器等高可靠性場景?。技術參數(ADN4651BRWZ)?電源電壓?:2.375 V至3.6 V?。?最大功率耗散?:2780 mW?。?封裝形式?:20引腳SOIC封裝??工…
ADN4651BRWZ采用磁耦合技術,支持 ?600 Mbps傳輸速率?,并兼容TIA/EIA-644-A標準,適用于工業自動化、通信設備及醫療儀器等高可靠性場景?。
技術參數(ADN4651BRWZ)
?電源電壓?:2.375 V至3.6 V?。
?最大功率耗散?:2780 mW?。
?封裝形式?:20引腳SOIC封裝?
?工作溫度范圍?:-40°C至+125°C?
由于其獨特的高速傳輸速率和低抖動特性,使ADN4651BRWZ器件在需要高可靠性和高速數據傳輸?shù)膽?yīng)用中具有明顯優勢。
介紹

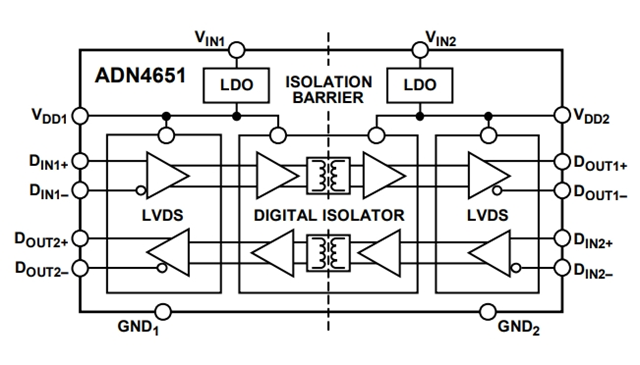

ADN4651BRWZ是一款信號隔離式、低壓差分信號(LVDS)緩沖器,數據速率高達600 Mbps,并且具有極低的抖動。該器件集成iCoupler技術,增強了高速工作性能,可提供符合TIA/EIA-644-A標準的LVDS驅動器和接收器電隔離。從而實現LVDS信號鏈的直接隔離。
該器件提供多種通道配置,ADN4651BRWZ上的LVDS接收器內置故障安全機制,確保當輸入浮動、短路或沒有驅動而端接時,對應LVDS驅動器輸出為邏輯1。
LVDS和隔離電路采用2.5V電源,ADN4651BRWZ提供高速工作和低抖動。集成片上LDO采用外部3.3V電源可以提供需要的2.5V電源。額定溫度范圍為寬工業溫度范圍,ADN4651BRWZ采用20引腳寬體SOIC封裝,具有5kV rms隔離。
ADN4651BRWZ具有以下主要特點:
5 kV rms LVDS隔離器
符合TIA/EIA-644-A LVDS標準
4.5 ns最大傳播延遲
151 ps最大峰峰值抖動(600 Mbps)
100 ps最大脈沖偏斜
不同器件通道間偏斜:最大600 ps
2.5 V或3.3 V電源
-75 dBc電源紋波抑制和毛刺抑制
±8 kV IEC 61000-4-2 ESD隔離保護
高共模瞬變抗擾度: >25 kV/μs
具有600Mbps PRBS或300 MHz時鐘,ADN4651BRWZ符合EN55022 B類輻射標準
安全和法規認證(RW-20封裝)
UL(申請中) 1分鐘5,000 V rms,符合UL 1577
CSA元件驗收通知#5A(申請中)符合VDE標準證書(申請中)
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 424 V峰值
對于開路、短路和端接輸入,ADN4651BRWZ具有故障安全功能,確保輸出高電平
工作溫度范圍: -40℃至+125℃
5kV rms,ADN4651BRWZ采用SOIC-W20封裝,爬電距離與電氣間隙為7.6 mm
應用場景
該器件適用于多種應用場景,包括:
模擬前端(AFE)隔離?:ADN4651BRWZ用于隔離模擬信號,提高系統的穩定性和可靠性。?
數據平面隔離?:ADN4651BRWZ在高速數據通信中提供隔離,防止信號干擾和地環路問題。
隔離高速時鐘和數據鏈路?:ADN4651BRWZ確保時鐘和數據信號的準確傳輸,避免干擾。
隔離式串行外設接口(SPI)?:ADN4651BRWZ在需要高速、高可靠性的SPI通信中應用廣泛。
