最新資訊概述ADUM5201WCRWZ是一款雙通道數字隔離器，集成了isoPower隔離的DC/DC轉換器，基于ADI公司的iCoupler技術。?該設備能夠隔離5.0 V或3.3 V電壓，并提供高達500 mW的可調整隔離功率。ADUM5201WCRWZ適用于低功耗隔離設計，無需使用單獨的隔離DC/DC轉換器?。此外，ADUM5201…
概述

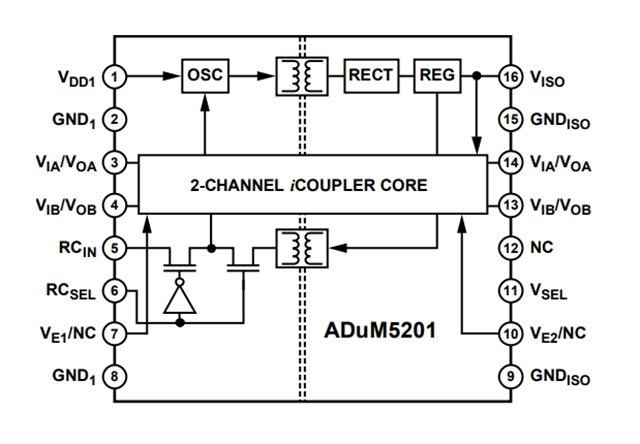

ADUM5201WCRWZ是一款雙通道數字隔離器，集成了isoPower隔離的DC/DC轉換器，基于ADI公司的iCoupler技術。?該設備能夠隔離5.0 V或3.3 V電壓，并提供高達500 mW的可調整隔離功率。ADUM5201WCRWZ適用于低功耗隔離設計，無需使用單獨的隔離DC/DC轉換器?。
此外，ADUM5201WCRWZ還可以與基于isoPower技術的ADuM540x以及ADuM5000配合使用，以實現更高的輸出功率水平和更多的通道數。ADUM5201WCRWZ隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率。
ADUM5201WCRWZ具有以下主要特性：
1、高隔離性能?
隔離電壓達?2500Vrms?，瞬變抗擾度≥?25kV/μs?，有效抑制電磁干擾（EMI）?。
ADUM5201WCRWZ支持?3.3V/5V雙電源供電?，兼容多種邏輯電平接口?。
2、高速信號傳輸?
數據速率達?25Mbps?，傳播延遲低至?60ns?，確保實時信號同步?。
上升/下降時間僅?2.5ns?，ADUM5201WCRWZ可提升高頻應用場景的響應效率?。
3、可靠性與兼容性?
工作溫度范圍?-40°C至+105°C?，適應工業級環境?。
封裝為?16-SOIC?，ADUM5201WCRWZ支持表面貼裝（SMT），簡化PCB布局?。
技術規格（ADUM5201WCRWZ）
通道數量：2 Channel
極性：Unidirectional
數據速率：25 Mb/s
絕緣電壓：2500 Vrms
隔離類型：Magnetic Coupling
電源電壓：3 V 至 5.5 V
工作電源電流：38 mA
傳播延遲時間：60 ns
工作溫度：- 40°C 至 + 105°C
資格：AEC-Q100
封裝/箱體：SOIC-16
輸出電流：100 mA
產品類型：Digital Isolators
應用場景?
1、ADUM5201WCRWZ的工業自動化?應用
PLC控制模塊?：通過ADUM5201WCRWZ隔離RS-485/CAN通信信號，防止接地環路干擾?。
?電機驅動系統?：隔離PWM控制信號與功率電路，提升系統穩定性?。
2、ADUM5201WCRWZ的通信設備?應用
5G基站電源管理?：隔離ADC/DAC與主控單元，確保高精度采樣數據完整性?。
?以太網交換機?：保護PHY芯片與MCU間的I2C信號，降低共模噪聲影響?。
3、ADUM5201WCRWZ的新能源與儲能?應用
光伏逆變器?：隔離IGBT驅動信號，防止高壓側浪涌損壞控制電路?。
電池管理系統（BMS）?：實現電芯電壓采樣與主控的安全隔離?。
