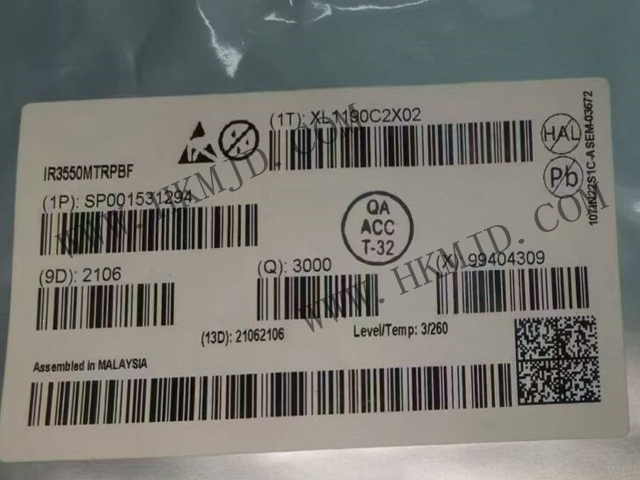

英飛凌 IR3550MTRPBF 60A 集成式 PowIRstage 同步降壓柵極驅動器

深圳市明佳達電子有限公司作為國內外知名的專業電子元器件分銷服務供應商，長期專注于各類電子元器件的銷售，其中就包括英飛凌 IR3550MTRPBF 集成式 PowIRstage 同步降壓柵極驅動器。這款 IR3550MTRPBF 高性能功率器件專為下一代服務器、存儲和通信系統而設計，以最小的尺寸提供最大的電流和效率。

IR3550MTRPBF 的產品描述

IR3550MTRPBF 集成式功率級是一款同步降壓柵極驅動器，由一個控制 MOSFET 和一個同步 MOSFET（帶集成肖特基二極管）共同封裝而成。它針對 PCB 布局、傳熱和

驅動器/MOSFET 時序進行了內部?jī)?yōu)化。定制設計的柵極驅動器和 MOSFET 組合能以更低的輸出電壓實現更高的效率，滿足尖端 CPU、GPU 和 DDR 存儲器設計的要求。

高達 1.0MHz 的開關頻率可實現高性能瞬態響應，從而在保持業界領先效率的同時，實現輸出電感器以及輸入和輸出電容器的小型化。IR3550MTRPBF 的超高效率實現了最小尺寸和更低的解決方案成本。IR3550MTRPBF PCB 基底面與 IR3551（50A）和 IR3553（40A）兼容。

與同類最佳控制器的電感器 DCR 檢測方法相比，集成電流檢測放大器實現了更高的電流檢測精度和信噪比。

IR3550MTRPBF 集成了 Body-Braking? 功能，可減少輸出電容。IR3550MTRPBF 的同步二極管仿真模式減輕了 PWM 控制器的零電流檢測負擔，提高了系統的輕負載效率。

IR3550MTRPBF 專門針對服務器應用中的 CPU 內核供電進行了優化。IR3550MTRPBF 能夠滿足服務器市場的嚴格要求，因此也非常適合為 GPU 和 DDR 存儲器設計以及其他大電流應用提供電源。

IR3550MTRPBF 的規格

系列：PowIRstage?

輸出配置：半橋

應用：同步降壓轉換器、穩壓器

接口：PWM

負載類型：電感式

技術：功率 MOSFET

電流 - 輸出/通道：60A

電流 - 峰值輸出：90A

電壓 - 電源：4.5V ~ 7V

電壓 - 負載：4. 5V ~ 15V

工作溫度：-40°C ~ 125°C (TJ)

特性：自舉電路、二極管仿真、狀態標志

故障保護：過溫、擊穿、UVLO

安裝類型：表面貼裝

封裝/外殼：32-PowerVFQFN

供應商器件封裝：32-PQFN (6x6)

IR3550MTRPBF 的特性

1.2V 時峰值效率高達 95%。2V

集成驅動器、控制 MOSFET、同步 MOSFET 和肖特基二極管

輸入電壓 (VIN) 工作范圍高達 15V

輸出電壓范圍為 0.25V 至 Vcc-2.5V，如果不使用內部電流檢測放大器，則輸出電壓范圍為 5.5V

輸出電流能力為 60A DC

工作頻率高達 1. 0MHz

集成電流檢測放大器

VCC 欠壓鎖定

熱標志

支持 Body-Braking? 負載瞬態

二極管模擬高效模式

兼容 3.3V PWM 邏輯和 VCC 容差

兼容 Intel DrMOS V4.0

PCB 基底面兼容 IR3551 和 IR3553

高效雙面冷卻

小型 6mm x 6mm x 0.9mm PQFN 封裝

無鉛 RoHS 兼容封裝

IR3550MTRPBF 的應用

高性能服務器： IR3550MTRPBF 為 CPU 和 GPU 等核心部件提供高效電源解決方案。

數據存儲系統： IR3550MTRPBF 可滿足存儲設備對高電流、高效率電源的需求。

通信設備： IR3550MTRPBF 適用于通信基礎設施，如基站、交換機和其他通信基礎設施。

工業控制系統： IR3550MTRPBF 可為伺服驅動器、PLC 等提供可靠的電源。

高性能計算設備： IR3550MTRPBF 可滿足人工智能加速器、FPGA 和其他設備的電源需求。
