ADS8867IDRC是一款具有真差分輸入、SPI 接口和菊花鏈的 16 位、100kSPS、單通道 SAR 模數轉換器，主要用于高精度測量和低功耗應用場景?。主要特性采樣速率：100kHz無延遲輸出單極，真差分輸入范圍：–VREF至 +VREF寬共模電壓范圍：0V 至 VREF，共模抑制比 (CMRR) 90dB（…
ADS8867IDRC是一款具有真差分輸入、SPI 接口和菊花鏈的 16 位、100kSPS、單通道 SAR 模數轉換器，主要用于高精度測量和低功耗應用場景?。
主要特性
采樣速率：100kHz
無延遲輸出
單極，真差分輸入范圍：–VREF至 +VREF
寬共模電壓范圍：0V 至 VREF，共模抑制比 (CMRR) 90dB（最小值）
SPI兼容串行接口，此接口具有菊花鏈選項
出色的交流和直流性能：
信噪比 (SNR)：96dB，總諧波失真 (THD)：–115dB
積分非線性 (INL)：±1.0 LSB（最大值）
微分非線性 (DNL)：±1.0 LSB（最大值），16 位無丟碼 (NMC)
寬運行范圍：
AVDD：2.7V 至 3.6V
DVDD：1.65V 至 3.6V（與 AVDD 無關）
REF：2.5V 至 5V（與 AVDD 無關）
工作溫度：-40°C 至 +85°C
低功率耗散： 0.7mW
斷電電流 (AVDD)：50nA
滿量程階躍穩定至 16 位：1200ns

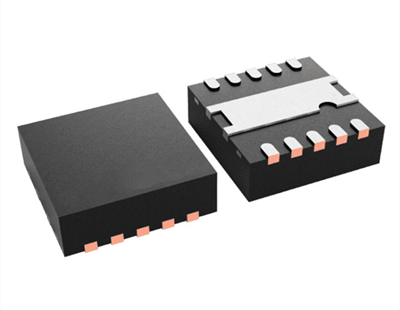

封裝：ADS8867IDRC采用小外形尺寸無引線 (SON)-10 封裝
應用場景
ADS8867IDRC適用于各種需要高精度和低功耗的場合，例如：
自動測試設備 (ATE)
儀表和處理卡
精密醫療設備
低功耗、電池供電類儀器
描述
ADS8867IDRC是一款 16 位，100kSPS，真差分輸入，模數轉換器 (ADC)。此器件以 2.5V 至 5V 的外部基準運行，從而在無需額外的信號調節情況下提供寬信號范圍。此基準電壓設置獨立于，并且可超過，模擬電源電壓 (AVDD)。
ADS8867IDRC提供一個 SPI 兼容串口，此串口也支持菊花鏈操作以實現多個器件級聯。
ADS8867IDRC支持單極、真差分模擬輸入信號，此信號的差分輸入擺幅為 -VREF 至 +VREF。這個真差分模擬輸入結構允許 0V 至 +VREF范圍內的任一共模電壓值（當兩個輸入都在 -0.1V 至 VREF+0.1V 的運行輸入范圍內時）。
器件運行針對極低功耗運行進行了優化。功耗直接與速度成比例。這個特性使得 ADS8867IDRC 非常適合于低速應用。
ADS8867IDRC具有以下主要規格：
分辨率：16 bit
通道數量：1 Channel
接口類型：SPI
采樣比：100 kS/s
輸入類型：Differential
結構：SAR
模擬電源電壓：2.7 V to 3.6 V
數字電源電壓：1.65 V to 3.6 V
SNR – 信噪比：96 dB
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：VSON-10
