作為RX族32位MCU的旗艦產品，RX64M系列產品首次使用了40納米工藝。這一最新系列共包括112個產品，均集成了2013年11月發布的RX系列新CPU內核“RXv2”，運行頻率為120MHz，并內置零等待周期高速閃存，適用于要求高速實時性能及大容量存儲器的工業設備及網絡設備。新型MCU可以使系統設計人員更快速、更高效地開發出高性能、支持多種通信功能的低功耗工業設備。
R5F564MLCDBG 32位微控制器 - MCU
——集成4MB閃存和552KB SRAM，實現了卓越的連通性和高性能，適用于工業設備及其他物聯網應用
技術規格
核心處理器：RXv2
內核規格：32 位單核
速度：120MHz
連接能力：CANbus，EBI/EMI，以太網，I2C，LINbus，MMC/SD，SCI，SPI，SSI，UART/USART，USB
外設：DMA，LVD，POR，PWM，WDT
I/O 數：127
程序存儲容量：4MB（4M x 8）
程序存儲器類型：閃存
EEPROM 容量：64K x 8
RAM 大小：552K x 8
電壓 - 供電 (Vcc/Vdd)：2.7V ~ 3.6V
數據轉換器：A/D 29x12b; D/A 2x12b
振蕩器類型：內部
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
器件封裝：176-LFBGA（13x13）
描述
R5F564MLCDBG微控制器采用功能強大的RXv2內核，與現有RX產品中采用的RX內核向后兼容。與現有RX產品相比，RXv2內核的CoreMark/MHz性能提高了1.48倍，功耗降低了40%，代碼效率甚至更高，有助于實現高速、低功耗系統。
R5F564MLCDBG微控制器配備了高達4 MB的代碼ROM和552 KB工作RAM的大容量存儲器。內置功能包括RX200廣受好評的事件鏈接控制器和RX63N豐富的功能，以及市場需求較高的SD卡和音頻接口，并增加了IEEE 1588工業以太網功能。因此，R5F564MLCDBG MCU適用于工業設備、網絡設備和其他需要高級實時性能和大容量存儲器的應用。

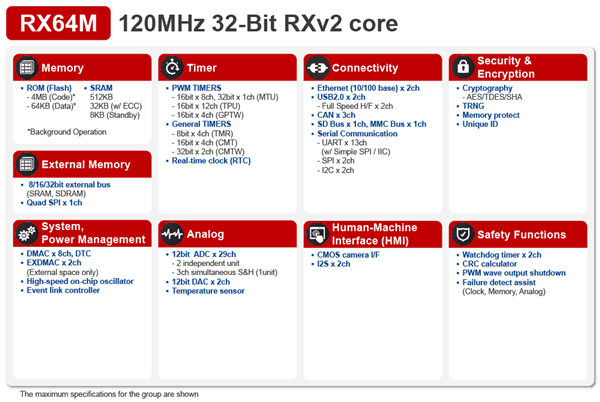

R5F564MLCDBG MCU內置的外設功能
? 外部總線
? DMAC： 8 通道
? 數據傳輸控制器(DTC)
? 通用 16 位定時器
? 16 位多功能定時脈沖單元
? 可編程脈沖發生器
? 8 位定時器：4 通道
? 比較匹配定時器
? 實時時鐘(RTC)
? 看門狗定時器
? 獨立看門狗定時器
? 串行通信接口： 9 通道
? FIFO 串行通信接口： 4 通道
? 串行外設接口
? 四線串行外設接口（QSPI）
? 串行音頻接口
? I2C 總線接口
? IEEE1588 標準以太網控制器
? 全速 USB
? CAN ：3 通道
? 并行數據捕獲單元(PDC)
? 12 位 A/D 轉換器： 8 + 21 通道
? 12 位 D/A 轉換器： 2 通道
? 溫度傳感器
? CRC 計算器
? 上電復位電路(POR)
? 電壓檢測電路(LVD)
<選配功能>
? SD 主機接口
? 加密功能(AES、DES、SHA、真隨機數生成器(RNG))
應用場景
R5F564MLCDBG微控制器適用于以下各種場景，包括：
物聯網
工業設備
家用電器
電網領域
