BTS6201UJ —— 5G mMIMO預驅動放大器
概述
BTS6201U是一款寬帶、高線性度的預驅動放大器，適用于5G mMIMO基站應用，具有快速開關切換功能，支持TDD系統。該放大器的設計工作頻率為2.3 GHz至4.2GHz。它采用3mm × 3mm × 0.85mm 16端子HVQFN封裝。該放大器在所有端子上均提供ESD保護。
該設備與50Ω匹配，并集成了諧波和帶外濾波，可最大程度地減少應用的布局面積。
特性
高飽和輸出功率Po(sat) = 28dBm
高功率增益Gp = 30.5dB
高線性性能ACLR = -46dBc
無條件穩定
可編程偏置電流(通過外部電阻)
支持TDD系統的快速切換
5 V單電源，78 mA靜態電流
3mm × 3mm × 0.85mm的小型16焊端無引腳封裝
所有引腳均提供ESD保護
濕度靈敏度等級1
符合RoHS規范
無線基礎設施5G NR mMIMO
高線性度預驅動放大器
TDD系統
應用
- 無線基礎設施 5G NR mMIMO
- 高線性度預驅動器
- TDD 系統

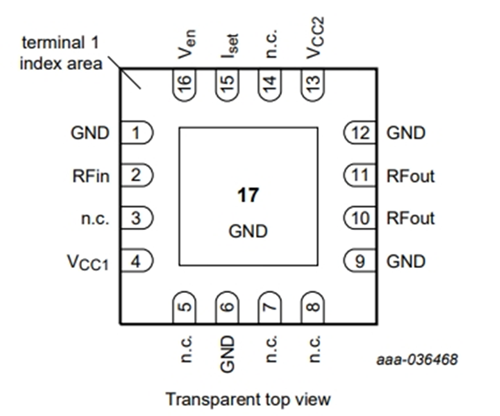

引腳圖
