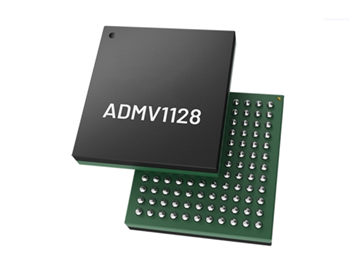

最新資訊[ADI] ADMV1128ABBCZ是一款隔離器上硅 (SOI)、微波、上變頻器和下變頻器，并針對在 24GHz 至 29.5GHz 頻率范圍內運行的 5G 射頻設計進行了優化。
產品說明
ADMV1128ABBCZ是一款隔離器上硅 (SOI)、微波、上變頻器和下變頻器，并針對在 24GHz 至 29.5GHz 頻率范圍內運行的 5G 射頻設計進行了優化。
上變頻器和下變頻器都提供兩種頻率轉換模式。一種模式是從和/或向單端或復雜的中頻 (IF) 信號進行轉換，然后通過片內 90° IF 混合，稱為 IF 模式。
另一種模式是從和/或向差分基帶同相/正交 (I/Q) 輸入和輸出的直接轉換，稱為基帶模式。I/Q 基帶輸出共模電壓在 0V 和 1.5V 之間可編程。SPI 提供正交相位的微調，以優化 I/Q 解調性能。
特性
芯片中集成了上變頻器（變送器）、下變頻器（接收器）和帶有 2× 或 4× 乘法器的 LO 鏈
射頻頻率范圍：24GHz 至 29.5GHz
LO 輸入頻率范圍：x2 模式為 8GHz 至 15GHz，x4 模式為 5GHz 至 7.5GHz
上變頻器和下變頻器的 2 種工作模式
差分基帶 I/Q 直接轉換（基帶模式）
具有可選片內混合功能的復雜 IF 操作（IF 模式）
接收模式下可編程基帶輸出共模電壓為 0.7V 至 1.5V，可通過 SPI 或物理引腳設置
可編程混頻器柵極電壓可在發送模式下適應 0V 至 1.5V 的基帶輸入共模
匹配的 50Ω 阻抗、單端射頻輸入和輸出以及射頻開關端口
匹配的 50 Ω 阻抗、單端 LO 輸入
低相位變化與增益控制
上變頻模式
邊帶抑制和載波饋通優化
用于 LO 饋通校準的包絡檢波器
下變頻模式
鏡像抑制和 I/Q 不平衡優化
基帶 I/Q 直流偏移校正
用于接收器增益設置的接收器混頻器功率檢波器
LO 鏈特點
可變?cè)鲆嬉赃m應各種 LO 驅動強度值
用于 LO 同步的 360° 移相器
可編程 LO 諧波抑制濾波器
I/Q 相位校正
通過外部引腳實現快速 TDD 切換時間
用于陣列校準的校準探頭
完全可通過 3 線或 4 線 SPI 接口進行編程，并兼容 ADMV4828 接口
6mm × 6.5mm，BGA 封裝（參見外形尺寸部分）
應用
? 毫米波 5G 應用
? 點對點微波射頻
? 雷達和電子戰系統
? 儀器儀表和自動測試設備 (ATE)
