AD9689BBPZ-2000 一款14位雙通道2GSPS模數轉換器 (ADC)

來源：本站時間：2024-11-20瀏覽數：

介紹AD9689BBPZ-2000 一款14位雙通道2GSPS模數轉換器 (ADC)產品簡介：AD9689是一款雙通道、14位、2.0 GSPS/2.6 GSPS模數轉換器(ADC)。該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。該產品設計支持通信應用，能夠實現高達5 GHz的寬帶寬模擬…

介紹AD9689BBPZ-2000 一款14位雙通道2GSPS模數轉換器 (ADC)


產品簡介：

AD9689是一款雙通道、14位、2.0 GSPS/2.6 GSPS模數轉換器(ADC)。該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。該產品設計支持通信應用，能夠實現高達5 GHz的寬帶寬模擬信號直接采樣。ADC輸入的?3 dB帶寬為9 GHz。AD9689針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。

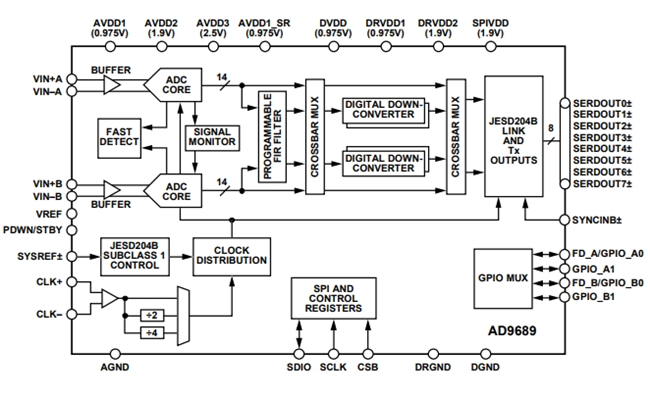

這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計考量。模擬輸入和時鐘信號均為差分輸入信號。

除了DDC模塊，AD9689還具備其他功能，能夠簡化通信接收器的自動增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速檢測控制位，可編程閾值檢測器可以監控輸入信號功率。

用戶可將JESD204B子類1的高速串行輸出設置為各種單通道、雙通道、四通道和八通道配置，具體取決于接收邏輯器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±輸入引腳支持多器件同步。

AD9689具有靈活的關斷選項，在需要時可以大幅降低功耗。所有這些特性均可通過三線式串行端口接口(SPI)進行編程。

產品聚集：

9 GHz的寬輸入?3 dB帶寬支持約5 GHz的直接射頻(RF)信號采樣。

四個集成式、寬帶抽取濾波器和NCO模塊支持多頻段接收器。

快速NCO開關通過GPIO引腳使能。

SPI控制各種產品特性和功能，滿足特定系統要求。

可編程快速超量程檢測和信號監控。

用于系統熱管理的片內溫度二極管。

12 mm × 12 mm、196引腳BGA封裝。
